Mit Hilfe eines Geodreiecks g parallel verschieben

anfang zurück weiter ans ende eine ebene nach oben
Voraussetzung:





Gegeben sind eine
Gerade g und ein Verschiebungspfeil.

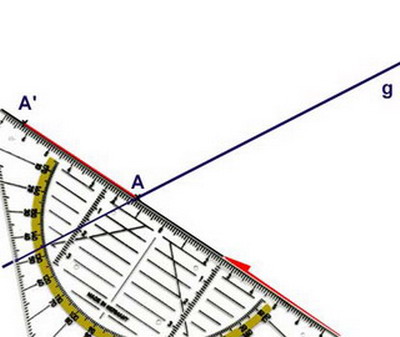

Der Pfeil (rot) wird entlang der Zeichenkante des Geodreiecks so verschoben, dass sein Anfangspunkt auf der Geraden g liegt. Er wird mit A bezeichnet. Der Endpunkt des Pfeils ist dann der Bildpunkt A'.

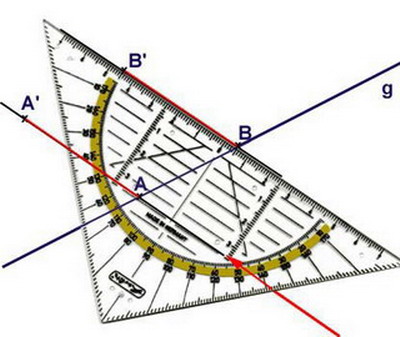

Zum Verschiebungspfeil wird eine Parallele gezeichnet, die g im Punkt B schneidet. Auf dieser Geraden wird die Länge des Pfeils abgetragen. Es entsteht der Punkt B'.

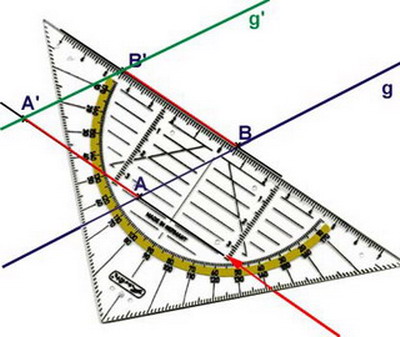

Die Gerade A'B' ist die Bildgerade von g' (grün). Die Gerade g ist um den Pfeil parallel verschoben.





Ideen für mögliche, selbstorganisierte
Übungen:
  Die hier gezeigte Konstruktion mit dem Geodreick soll euch dazu anregen, selbstständig mit einem Geodreick Figuren parallel zu verschieben.
  • Gebt euch einen Verschiebungspfeil und eine Originalgerade vor und konstruiert die Bildgerade.
  • Gebt euch einen Verschiebungspfeil und mehrere Originalgeraden vor und konstruiert die Bildgeraden.
  • Gebt euch ein Sechseck vor und konstruiert das Bildsechseck.
