Textfeld: Anmerkung: Der Kohlendioxidgehalt wird in ppm mal 10^2 angegeben, da er im selben Diagramm wie die anderen Größen darstellbar und und sichtbar sein soll.

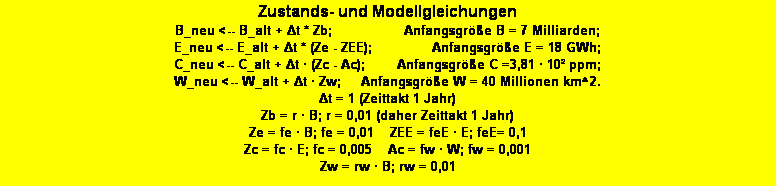

Textfeld: Zustands- und Modellgleichungen B_neu <-- B_alt + Δt * Zb; Anfangsgröße B = 7 Milliarden; E_neu <-- E_alt + Δt * (Ze - ZEE); Anfangsgröße E = 18 GWh; C_neu <-- C_alt + Δt · (Zc - Ac); Anfangsgröße C =3,81 · 10² ppm; W_neu <-- W_alt + Δt · Zw; Anfangsgröße W = 40 Millionen km^2. Δt = 1 (Zeittakt 1 Jahr) Zb = r · B; r = 0,01 (daher Zeittakt 1 Jahr) Ze = fe · B; fe = 0,01 ZEE = feE · E; feE= 0,1 Zc = fc · E; fc = 0,005 Ac = fw · W; fw = 0,001 Zw = rw · B; rw = 0,01
Zeit Δt r Zb B in Milli- fe Ze feE ZEE E  fc Zc fw Ac C in ppm rw Zw W in Mill
        arden         in GWh         mal 10^2     km^2
0 1 0,01   7 0,01   0,1   18 0,005   0,001   3,81 0,01   40
1 1 0,01 0,07 7,07 0,01 0,07 0,1 1,8 16,27 0,005 0,09 0,001 0,04 3,86 0,01 0,07 40,07
2 1 0,01 0,0707 7,1407 0,01 0,0707 0,1 1,627 14,7137 0,005 0,0814 0,001 0,0401 3,9013 0,01 0,0707 40,1407
3 1 0,01 0,0714 7,2121 0,01 0,0714 0,1 1,4714 13,3137 0,005 0,0736 0,001 0,0401 3,9348 0,01 0,0714 40,2121
4 1 0,01 0,0721 7,2842 0,01 0,0721 0,1 1,3314 12,0544 0,005 0,0666 0,001 0,0402 3,9612 0,01 0,0721 40,2842
5 1 0,01 0,0728 7,357 0,01 0,0728 0,1 1,2054 10,9218 0,005 0,0603 0,001 0,0403 3,9812 0,01 0,0728 40,357
6 1 0,01 0,0736 7,4306 0,01 0,0736 0,1 1,0922 9,9032 0,005 0,0546 0,001 0,0404 3,9954 0,01 0,0736 40,4306
7 1 0,01 0,0743 7,5049 0,01 0,0743 0,1 0,9903 8,9872 0,005 0,0495 0,001 0,0404 4,0045 0,01 0,0743 40,5049
8 1 0,01 0,075 7,5799 0,01 0,075 0,1 0,8987 8,1635 0,005 0,0449 0,001 0,0405 4,0089 0,01 0,075 40,5799
9 1 0,01 0,0758 7,6557 0,01 0,0758 0,1 0,8164 7,4229 0,005 0,0408 0,001 0,0406 4,0091 0,01 0,0758 40,6557
10 1 0,01 0,0766 7,7323 0,01 0,0766 0,1 0,7423 6,7572 0,005 0,0371 0,001 0,0407 4,0055 0,01 0,0766 40,7323
11 1 0,01 0,0773 7,8096 0,01 0,0773 0,1 0,6757 6,1588 0,005 0,0338 0,001 0,0407 3,9986 0,01 0,0773 40,8096
12 1 0,01 0,0781 7,8877 0,01 0,0781 0,1 0,6159 5,621 0,005 0,0308 0,001 0,0408 3,9886 0,01 0,0781 40,8877
13 1 0,01 0,0789 7,9666 0,01 0,0789 0,1 0,5621 5,1378 0,005 0,0281 0,001 0,0409 3,9758 0,01 0,0789 40,9666
14 1 0,01 0,0797 8,0463 0,01 0,0797 0,1 0,5138 4,7037 0,005 0,0257 0,001 0,041 3,9605 0,01 0,0797 41,0463
15 1 0,01 0,0805 8,1268 0,01 0,0805 0,1 0,4704 4,3138 0,005 0,0235 0,001 0,041 3,943 0,01 0,0805 41,1268
16 1 0,01 0,0813 8,2081 0,01 0,0813 0,1 0,4314 3,9637 0,005 0,0216 0,001 0,0411 3,9235 0,01 0,0813 41,2081
17 1 0,01 0,0821 8,2902 0,01 0,0821 0,1 0,3964 3,6494 0,005 0,0198 0,001 0,0412 3,9021 0,01 0,0821 41,2902
18 1 0,01 0,0829 8,3731 0,01 0,0829 0,1 0,3649 3,3674 0,005 0,0182 0,001 0,0413 3,879 0,01 0,0829 41,3731
19 1 0,01 0,0837 8,4568 0,01 0,0837 0,1 0,3367 3,1144 0,005 0,0168 0,001 0,0414 3,8544 0,01 0,0837 41,4568
20 1 0,01 0,0846 8,5414 0,01 0,0846 0,1 0,3114 2,8876 0,005 0,0156 0,001 0,0415 3,8285 0,01 0,0846 41,5414
21 1 0,01 0,0854 8,6268 0,01 0,0854 0,1 0,2888 2,6842 0,005 0,0144 0,001 0,0415 3,8014 0,01 0,0854 41,6268
22 1 0,01 0,0863 8,7131 0,01 0,0863 0,1 0,2684 2,5021 0,005 0,0134 0,001 0,0416 3,7732 0,01 0,0863 41,7131
23 1 0,01 0,0871 8,8002 0,01 0,0871 0,1 0,2502 2,339 0,005 0,0125 0,001 0,0417 3,744 0,01 0,0871 41,8002
24 1 0,01 0,088 8,8882 0,01 0,088 0,1 0,2339 2,1931 0,005 0,0117 0,001 0,0418 3,7139 0,01 0,088 41,8882
25 1 0,01 0,0889 8,9771 0,01 0,0889 0,1 0,2193 2,0627 0,005 0,011 0,001 0,0419 3,683 0,01 0,0889 41,9771
26 1 0,01 0,0898 9,0669 0,01 0,0898 0,1 0,2063 1,9462 0,005 0,0103 0,001 0,042 3,6513 0,01 0,0898 42,0669
27 1 0,01 0,0907 9,1576 0,01 0,0907 0,1 0,1946 1,8423 0,005 0,0097 0,001 0,0421 3,6189 0,01 0,0907 42,1576
28 1 0,01 0,0916 9,2492 0,01 0,0916 0,1 0,1842 1,7497 0,005 0,0092 0,001 0,0422 3,5859 0,01 0,0916 42,2492
29 1 0,01 0,0925 9,3417 0,01 0,0925 0,1 0,175 1,6672 0,005 0,0087 0,001 0,0422 3,5524 0,01 0,0925 42,3417
30 1 0,01 0,0934 9,4351 0,01 0,0934 0,1 0,1667 1,5939 0,005 0,0083 0,001 0,0423 3,5184 0,01 0,0934 42,4351
31 1 0,01 0,0944 9,5295 0,01 0,0944 0,1 0,1594 1,5289 0,005 0,008 0,001 0,0424 3,484 0,01 0,0944 42,5295
32 1 0,01 0,0953 9,6248 0,01 0,0953 0,1 0,1529 1,4713 0,005 0,0076 0,001 0,0425 3,4491 0,01 0,0953 42,6248
33 1 0,01 0,0962 9,721 0,01 0,0962 0,1 0,1471 1,4204 0,005 0,0074 0,001 0,0426 3,4139 0,01 0,0962 42,721
34 1 0,01 0,0972 9,8182 0,01 0,0972 0,1 0,142 1,3756 0,005 0,0071 0,001 0,0427 3,3783 0,01 0,0972 42,8182
35 1 0,01 0,0982 9,9164 0,01 0,0982 0,1 0,1376 1,3362 0,005 0,0069 0,001 0,0428 3,3424 0,01 0,0982 42,9164
36 1 0,01 0,0992 10,0156 0,01 0,0992 0,1 0,1336 1,3018 0,005 0,0067 0,001 0,0429 3,3062 0,01 0,0992 43,0156
37 1 0,01 0,1002 10,1158 0,01 0,1002 0,1 0,1302 1,2718 0,005 0,0065 0,001 0,043 3,2697 0,01 0,1002 43,1158
38 1 0,01 0,1012 10,217 0,01 0,1012 0,1 0,1272 1,2458 0,005 0,0064 0,001 0,0431 3,233 0,01 0,1012 43,217
39 1 0,01 0,1022 10,3192 0,01 0,1022 0,1 0,1246 1,2234 0,005 0,0062 0,001 0,0432 3,196 0,01 0,1022 43,3192
40 1 0,01 0,1032 10,4224 0,01 0,1032 0,1 0,1223 1,2043 0,005 0,0061 0,001 0,0433 3,1588 0,01 0,1032 43,4224
41 1 0,01 0,1042 10,5266 0,01 0,1042 0,1 0,1204 1,1881 0,005 0,006 0,001 0,0434 3,1214 0,01 0,1042 43,5266
42 1 0,01 0,1053 10,6319 0,01 0,1053 0,1 0,1188 1,1746 0,005 0,0059 0,001 0,0435 3,0838 0,01 0,1053 43,6319
43 1 0,01 0,1063 10,7382 0,01 0,1063 0,1 0,1175 1,1634 0,005 0,0059 0,001 0,0436 3,0461 0,01 0,1063 43,7382
44 1 0,01 0,1074 10,8456 0,01 0,1074 0,1 0,1163 1,1545 0,005 0,0058 0,001 0,0437 3,0082 0,01 0,1074 43,8456
45 1 0,01 0,1085 10,9541 0,01 0,1085 0,1 0,1155 1,1475 0,005 0,0058 0,001 0,0438 2,9702 0,01 0,1085 43,9541
46 1 0,01 0,1095 11,0636 0,01 0,1095 0,1 0,1148 1,1422 0,005 0,0057 0,001 0,044 2,9319 0,01 0,1095 44,0636
47 1 0,01 0,1106 11,1742 0,01 0,1106 0,1 0,1142 1,1386 0,005 0,0057 0,001 0,0441 2,8935 0,01 0,1106 44,1742
48 1 0,01 0,1117 11,2859 0,01 0,1117 0,1 0,1139 1,1364 0,005 0,0057 0,001 0,0442 2,855 0,01 0,1117 44,2859
49 1 0,01 0,1129 11,3988 0,01 0,1129 0,1 0,1136 1,1357 0,005 0,0057 0,001 0,0443 2,8164 0,01 0,1129 44,3988
50 1 0,01 0,114 11,5128 0,01 0,114 0,1 0,1136 1,1361 0,005 0,0057 0,001 0,0444 2,7777 0,01 0,114 44,5128
