Ein Schrägbild eines Pyramidenstumpfes

anfang zurück weiter ans ende eine ebene nach oben

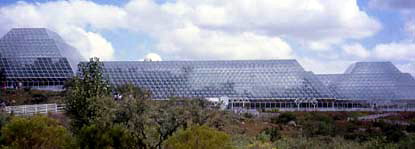

Die Glasbauten von Biosphere II in Arizona sind r
egelmäßige Pyramidenstümpfe auf quadratischen Grundflächen.



    Und so könnt ihr das Schrägbild eines regelmäßigen Pyramidenstumpfes mit quadratischer Grund- und Deckfläche zeichnen oder konstruieren:

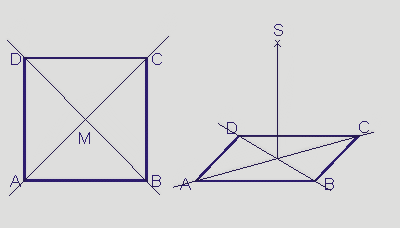

Schritt 1: Die quadratische Grundfläche der Pyramide (linke Figur) wird als Parallelogramm ABCD (rechte Figur) gezeichnet. Die nach hinten verlaufenden Kanten werden im Winkel von 45° gezeichnet und in ihrer Länge halbiert.

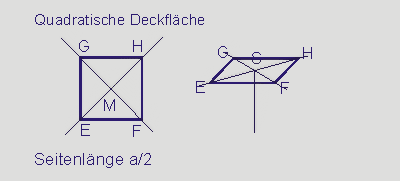

Schritt 2: Die quadratische Deckfläche EFGH, deren Seitenkanten nur halb so lang sind wie die Grundkanten, wird in derselben Weise gezeichnet oder konstruiert.

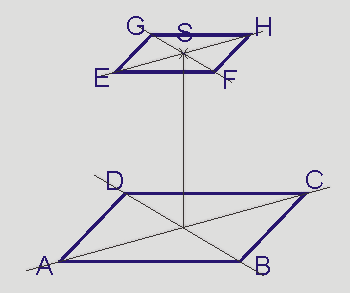

Schritt 3: Der Mittelpunkt S der quadratischen Deckfläche EFGH, liegt senkrecht über dem Mittelpunkt M der Grundfläche ABCD.
Die Höhe des Stumpfes wird
in dieser Figur beliebig lang angenommen.

Senkrecht aufeinander -
eine Erklärung

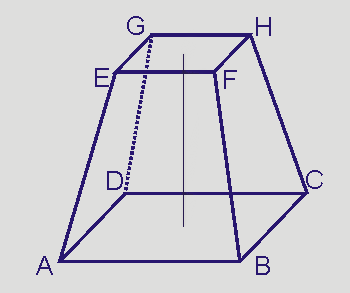

Schritt 4: Die Eckpunkte E, F, G und H der Deckfläche werden mit den Eckpunkten A, B, C und D der Grundfläche verbunden.
Sichtbare Linien werden durchgezeichnet. Nicht sichtbare Linien werden punktiert.






Ideen für mögliche, selbstorganisierte
Übungen:

  • Konstruiert - wie oben beschrieben - das Schrägbild eines Pyramidenstumpfes, der als Grund- und Deckfläche ein gleichseitiges Dreieck besitzt. Beachtet: Die Seitenlänge des Dreiecks der Deckfläche soll nur halb so lang sein wie die der Grundfläche.
  • Konstruiert ein Schrägbild eines unregelmäßigen (beliebigen) Pyramidenstumpfes.
  • Lassen sich auch andere Arten von Schrägbildern erzeugen?
