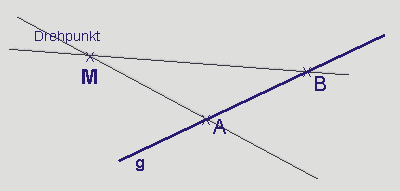

Erster Schritt:
Gegeben sind ein Drehpunkt M,
eine Gerade g und ein Drehwinkel α. Auf
g werden zwei beliebige Punkte A und B festgelegt.
Das Ziel ist es nun, von A und B die Bildpunkte
zu konstruieren.
|
|
 |
|
|
|
|
|
|
|

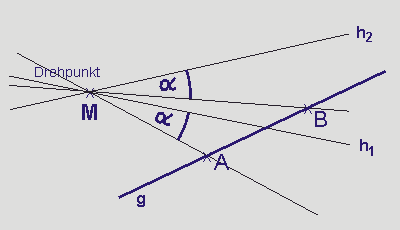

Zweiter Schritt:
An die Geraden MA und MB wird
jeweils in M der gegebene Drehwinkel α angelegt.
Dadurch enstehen die Hilfsgeraden h1 und h2.
|
|
 |
|
|
Dritter Schritt:
Um M wird mit dem Radius a (rot)
ein Kreis gezeichnet. a ist der Abstand zwischen
A und M. Um M wird mit dem Radius b (grün)
ein Kreis gezeichnet. b ist der Abstand zwischen
B und M.
|
|
 |
|
|

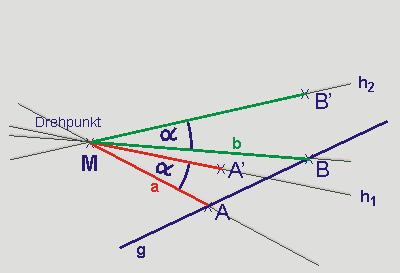

Vierter Schritt:
Der Schnittpunkt des roten
Kreises mit h1 ist der Bildpunkt A' von A. Der
Schnittpunkt des grünen Kreises mit h2 ist
der Bildpunkt B' von B.

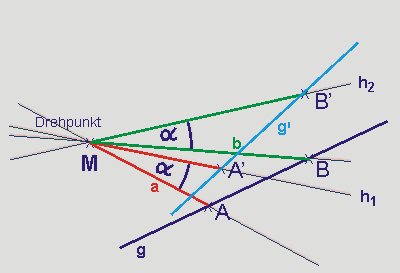

Die Gerade A'B' (hellblau)
ist die Bildgerade g'.
|
|
 |
|
